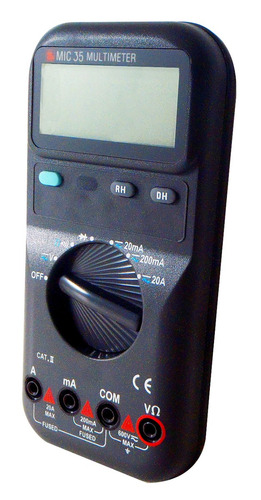

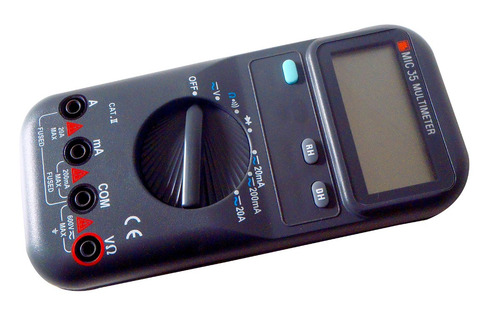

Multímetro Automático Digital Cat:ll 600v Dc/600v Rms Ac/20a (frete Grátis)

Descrição

1) *Introdução*
Este multímetro é um instrumento altamente avançado, com seleção automática de faixa e 3 ½ dígitos. Ele foi projetado com as seguintes funções e características:

• Amplo display de LCD com 0,75”.
• 20A AC / DC.
• Verificação de diodo.
• Congelamento de dados.
• Verificação de continuidade.
• Seleção manual ou automática de faixa.

2) Inspeção
itens inclusos e Inspeção
Ao desembalar o multímetro, verifique cuidadosamente cada item incluso procurando por danos que possam ter ocorrido durante seu envio. Caso haja algum dano, entre em contato com a assistência técnica.

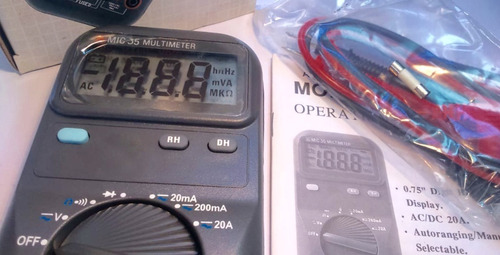

Itens inclusos
• Multímetro: 1
• Pontas de prova: 1 par
• Fusível extra: 1

3) Descrição de unidades

4) Operações e uso

4.1 Avisos
A eletricidade pode causar severos danos pessoais ou até mesmo danos fatais até mesmo com tensões e correntes relativamente baixas. Assim, é imprescindível que qualquer instrumento eletrônico seja completamente compreendido antes de ser utilizado.
Não utilize este instrumento ou qualquer outro equipamento elétrico ou eletrônico sem estar completamente familiarizado com suas operações e seu modo correto de uso.

4.2 Cuidados
• Entradas que excedam o limite máximo de entrada podem causar danos ao instrumento.
• Caso uma bateria esgotada ou parcialmente gasta for mantida no instrumento por um longo período de tempo, o instrumento poderá ser danificado devido ao vazamento das substâncias químicas da bateria. Assim, é importante substituir as baterias gastas e, caso planeje manter o instrumento em desuso por longo tempo, removê-las. Favor descartar as baterias em lixo apropriado.
• Não utilize solventes ou hidrocarbonetos aromáticos para limpar o instrumento para não danificar o invólucro de plástico. Caso seja necessário limpar o instrumento, utilize uma solução neutra ou água quente com detergente.

4.3 Medição de tensão AC / DC
I) Conecte a ponta de prova vermelha ao terminal V¿ e a ponta de prova preta ao terminal COM.
II) Coloque a chave rotativa na posição de tensão (Volt).
III) Utilize a tecla azul para selecionar o modo AC ou DC.
IV) Conecte as extremidades das pontas de prova em paralelo com a fonte de tensão a ser medida.
V) Leia o valor de tensão no display.
VI) Aviso de faixa em excesso: o display apresentará “1000” e o “1” piscará se o sinal de entrada estiver acima da faixa de medição.

4.4 Medição de corrente AC / DC
I) Conecte a ponta de prova vermelha ao terminal mA e a ponta de prova preta ao terminal COM. Para medir corrente superior a 200mA, utilize a entrada A em vez da entrada mA.
II) Coloque a chave rotativa na faixa desejada no modo de medição de corrente (Amp).
III) Utilize a tecla azul para selecionar o modo AC ou DC.
IV) Conecte as extremidades das pontas de prova em série com a fonte de corrente a ser medida.
V) Leia o valor de corrente no display.

4.5 Medição de resistência
Note: Para medir a resistência, a alimentação do circuito em teste deverá estar desligada e todos os capacitores deverão estar descarregados. Se uma tensão externa estiver presente em um componente, a leitura da resistência será incorreta.

I) Conecte a ponta de prova vermelha ao terminal V¿ e a ponta de prova preta ao terminal COM.
II) Posicione a chave rotativa em ¿.
III) Conecte as extremidades das pontas de prova em paralelo com a resistência a ser medida.
IV) Leia o valor da resistência no display.

4.6 Medição de continuidade
I) Conecte a ponta de prova vermelha ao terminal V¿ e a ponta de prova preta ao terminal COM.
II) Posicione a chave rotativa no modo de continuidade ( ).
III) Conecte as extremidades das pontas de prova em paralelo com o circuito em teste. O instrumento emitirá um sinal sonoro se a resistência entre as pontas de prova for inferior a 700¿.

4.7 Medição de junção de diodo
I) Conecte a ponta de prova vermelha ao terminal V¿ e a ponta de prova preta ao terminal COM.
II) Ajuste o instrumento para o modo de diodo ( ).
III) Conecte a ponta de prova preta ao catodo (-) e a ponta de prova vermelha ao anodo (+) do diodo a ser testado. Quando o diodo for testado na direção direta, um teste de tendência inversa da junção de diodo poderá ser realizado invertendo as pontas de prova. Utilize a tabela abaixo para determinar a condição do diodo.

Tipo de diodo Direto – OK Inverso – OK Em curto Aberto
Silicone ˜ 0,7V ˜ 1,2V ˜ 0,4V ˜ 1,2V
Germânio ˜ 0,3V ˜ 1,2V ˜ 0,4V ˜ 1,2V

5) Especificações

5.1 Especificações elétricas
Tensão DC

Faixa Resolução Precisão Proteção

-200mV 0,1mV 0,5% +3
-600V DC
-600Vrms AC
-2V 1mV
-20V 10mV
-200V 100mV
-600V 1V

Tensão AC

Faixa Resolução Precisão Proteção

-2V 1mV 1% + 5
-600V DC
-600Vrms AC
-20V 10mV
-200V 100mV
-600V 1V 1,5% + 5
* Resposta em frequência: 50Hz ~ 500Hz.

Corrente DC

Faixa Resolução Precisão Proteção

-20mA 10µA 0,5% + 5
-Fusível de 0,20A
-200mA 100µA
-20A 10mA 1% + 5 Fusível de 20A

Corrente AC

Faixa Resolução Precisão Proteção
-20mA 10µA 1% + 5
-Fusível de 0,20A
-200mA 100µA
-20A 10mA 1,5% + 5 Fusível de 20A
* Resposta em frequência: 50Hz ~ 500Hz.

Resistência

Faixa Resolução Precisão Proteção

-200O 0,1O 1% + 2
-400V DC
ou
Pico AC
-2kO 1O
-20kO 10O
-200kO 100O
-2MO 1kO 1,5% + 2
-20MO 10kO 2% + 5


Verificação audível de continuidade

-Verificação audível de continuidade O sinal sonoro é emitido quando a condutância for inferior a 700O usada para verificar circuitos em curto ou abertos

-Máximo de 0,5V
-0,2mA
-400V DC
ou
-Pico AC

Verificação de diodo

Verificação de diodo O display lê a tensão direta aproximada do diodo
Máximo de 1,5V

-1mA
-400V DC
ou
-Pico AC

5.2 Especificações gerais

• Tipo do display: LCD de 0,75” com 3 ½ dígitos.
• Taxa de amostragem: 2 leituras por segundo.
• Tipo de bateria: Dupla de 1,5V (4 baterias).
• Consumo: 2mW.
• Aviso de bateria fraca: O display apresenta o indicador quando a bateria está 85% descarregada.
• Taxa do fusível: 200mA; 250V F – ação rápida (faixa mA) / 20A; 250V – ação rápida (faixa A).
• Temperatura de operação: 0 ~ 40°C.
• Temperatura de armazenamento: -20 ~ 70°C.
• Umidade relativa: Inferior a 80% RH.
• Dimensões: 176 x 82 x 32mm (A x L x P).
• Peso: 220g.
• Acessórios inclusos: Pontas de prova, fusível extra de 200mA; 250V.
• Acessórios opcionais: Holster.

6) Manutenção
Substituição da bateria
I) Remova o parafuso na parte traseira do invólucro e abra o instrumento.
II) Retire a bateria gasta e coloque uma nova com as mesmas especificações.
III) Feche o instrumento e coloque o parafuso novamente na parte traseira.

Substituição do fusível
I) Remova o parafuso na parte traseira do invólucro e abra o instrumento.
II) Remova cuidadosamente o fusível e substitua-o por outro com a mesma especificação.
III) Feche o instrumento e coloque o parafuso novamente na parte traseira.

Note: O uso de qualquer outro fusível diferente do especificado neste manual poderá causar a desativação da proteção contra sobrecarga resultando em danos ao instrumento.

7) Informações de segurança
• Antes de usar o instrumento, leia cuidadosamente o manual para garantir operações seguras.
• Siga todos os procedimentos de segurança para o equipamento em teste.
• Inspecione as pontas de prova regularmente. Caso haja danos, elas deverão ser substituídas.
• Certifique-se de que o instrumento esteja em boas condições para uso.
• Selecione a função apropriada para a medição a ser realizada.
• Para evitar choque elétrico, seja cauteloso (a) ao operar com tensões acima de 60V DC ou 25Vrms AC.
• Desconecte a ponta de prova vermelha antes de desconectar a ponta de prova preta do terminal COM.
• Desconecte a alimentação e descarregue todos os capacitores antes de realizar testes de resistência, continuidade e diodo.
• Ao realizar medições de corrente, desligue o circuito antes de conectá-lo ao medidor.
• Nunca utilize o multímetro em circuitos com mais de 600V na categoria II do padrão EN 61010-1.
• Certifique-se de utilizar apenas os fusíveis especificados neste manual para substituir os fusíveis queimados.
